高温防爆液体涡轮流量计产品概述
涡轮流量计是采用一体化涡轮流量计结构为防爆设计，可以显示流量总量，瞬时流量和流量满度百分比。电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。涡轮流量计是一体化表头可以显示的流量单位众多，有立方米，加仑，升，标准立方米，标准升等，可以设定固定压力、温度参数对气体进行补偿，对压力和温度参数变化不大的场合，可使用该仪表进行固定补偿积算。

高温防爆液体涡轮流量计的工作原理

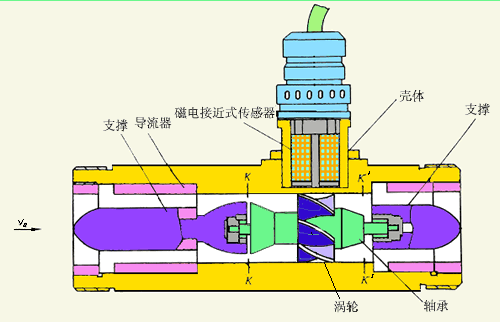

图所示为涡轮流量传感器结构简图，由图可见，当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中的磁通随之发生周期性变化，产生周期性的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示。
涡轮流量计的流量方程可分为两种：实用流量方程和理论流量方程。
实用流量方程
q v =f/K 公式 1
q m =qvρ 公式 2
式中qv,qm……分别为体积流量，m³/s，质量流量，kg/s;
f……流量计输出信号的频率，Hz;
K……流量计的仪表系数，P/m³。
流量计的系数与流量（或管道雷诺数）的关系曲线如图所示。由图可见，仪表系数可分为二段，即线性段和非线性段。线性段约为其工作段的三分之二，其特性与传感器结构尺寸及流体粘性有关。在非线性段，特性受轴承摩擦力，流体粘性阻力影响较大。当流量低于传感器流量下限时，仪表系数随着流量迅速变化。压力损失与流量近似为平方关系。当流量超过流量上限时要注意防止空穴现象。结构相似的 TUF 特性曲线的形状是相似的，它仅在系统误差水平方面有所不同。

传感器的仪表系数由流量校验装置校验得出，它完全不问传感器内部流体机理，把传感器作为一个黑匣子，根据输入（流量）和输出（频率脉冲信号）确定其转换系数，它便于实际应用。但要注意，此转换系数（仪表系数）是有条件的，其校验条件是参考条件，如果使用时偏离此条件系数将发生变化，变化的情况视传感器类型，管道安装条件和流体物性参数的情况而定。

高温防爆液体涡轮流量计产品特点
1、无可动部件，长期稳定，结构简单便于安装和维护;
2、高精度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
3、重复性好，短期重复性可达0.05%～0.2%
4、输出脉冲频率信号，适用总量计量及与计算机连接，无零点漂移，抗干扰能力强；
5、可获得很高的频率信号（3～4kHz），信号分辨力强；
6、范围度款，中大口径可达1:20，小口径为1:10；
7、结构紧凑轻巧，安装维护方便，流通能力大；
8、适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
9、专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等;
10、可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

高温防爆液体涡轮流量计基本参数
1、公称口径：管道式：DN4～DN200
2、插入式：DN100～DN2000
3、精度等级：管道式：±0.5级，±1.0级
4、插入式：±1.5级、±2.5级
5、环境温度：-20℃～50℃
6、介质温度：测量液体：-20℃～120℃
7、测量气体：-20℃～80℃
8、大气压力：86KPa～106KPa
9、公称压力：1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
10、防爆等级：ExdIIBT4
11、连接方式：螺纹连接、法兰夹装、法兰连接、插入式等
12、直管段要求：气体：上游直管段应≥10DN，下游直管段应≥5DN；液体：上游直管段应≥20DN，下游直管段应≥5DN；插入式：上游直管段应≥20DS，下游直管段应≥7DS（DS为管道实测内径）
13、显示方式：（1）远传显示： 脉冲输出、电流输出(配显示仪表)；（2）现场显示：8位LCD显示累积流量，单位(m3)4位LCD显示瞬时流量，单位(m3/h)、电池电量、频率、流速；（3）温度压力补偿型：A、显示标准瞬时流量及标准累计流量，B、显示当前压力、温度、电池电压
14、输出功能：（1）脉冲输出，p-p值由供电电源确定，（2）4～20mA两线制电流输出，（3）单位体积脉冲输出及传感器原始脉冲输出，（4）带有RS485通迅接口
15、供电电源：（1）DC5～24V，（2）标准型3V锂电池安装于仪表内部可连续使用八年以上，（3）温压补偿型3V锂电池安装于仪表内部可连续使用四年以上
16、传输距离：传感器至显示仪距离可达500m

高温防爆液体涡轮流量计仪表分类
现场显示型
本智能流量计是采用先进单片微机技术设计的新型流量计显示仪表，与脉冲信号输出的流量传感器（如涡轮、旋涡）配套。可显示瞬时流量和累计总量。累计流量：八位数字，小数点后面3位有效数字。瞬时流量：六位数字，可显示出每升的变化。显示精度：±1个显示单位。信号输出：脉冲输出：1~3000Hz外供+12~+24VDC电源 电流输出：4~20mA外供+24VDC电源（两线制）内置2节3V锂电池并联供电。当电压低于2.7V时出现欠压指示，隔爆型。小信号切除功能。

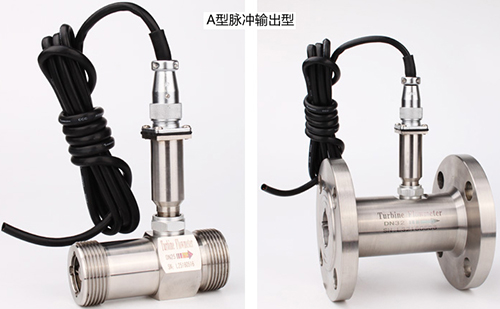

B、脉冲输出型
工作电压：+12VDC或+24VDC两种（客户定货前必须选定一种供电电源）。信号传输距离：小于250米。输出信号：方波信号幅值：+12VDC供电幅值大约为10V+24VDC供电幅值大约为20V安装：放大器和涡轮流量传感器连接为M16×1.5螺纹，涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器上，用手拧到感觉放大器到底后再把锁紧螺母带紧。接线：脉冲输出型放大器对外引线为三根，红线、白线和屏蔽。红线接正电源，白线为脉冲输出和其它显示仪或设备连接，屏蔽接地。

C、4～20mA输出型
工作电压：外供电+24VDC（两线制）输出信号：4~20mA或1-5V、4mA对应涡轮流量传感器零流量，20mA对用涡轮流量传感器*大流量，流量范围见涡轮流量传感器铭*。信号传输距离：小于250米。安装：涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器接头处（m16×1.5螺纹），用手拧到感觉放大器已经到底后把锁紧螺母带紧。接线：4~20mA输出型放大器对外引线为红线和白线。红线为电源线，白线为信号线。

D、分体远传显示型
工作电压：外电源供电220VAC信号传输距离：小于250米显示仪瞬时四位：累计总量九位显示显示仪尺寸：横式：160mm×80mm竖式：80mm×160mm显示仪带4~20mA输出并能与计算机连接

高温防爆液体涡轮流量计型谱

型号	代码	说明
LWGY		涡轮流量计
公称通径	4	4mm
	6	6mm
	----	----
	150	150mm
	200	200mm
类型	N	传感器型：+12V或24V供电，输出三线制脉冲信号
	A	变送器型：+24V供电，输出二线制4～20mA

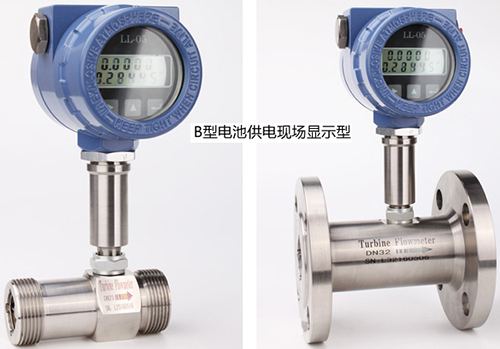

	B	智能型：锂电池供电，现场显示无信号输出

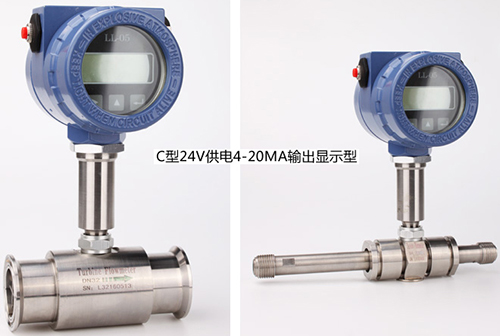

	C	智能型：+24V供电，现场显示并输出二线制4～20mA
	C1	智能型：+24V供电，现场显示并带有RS486通讯协议
	C2	智能型：+24V供电，现场显示并带有HART通讯协议
精度等级	05	0.5级
	10	1.0级
	02	0.2级（协商订货，生产周期较长）
涡轮类型	W	扩展测量范围
	S	标准测量范围
材质	S	304不锈钢
	L	316（L）不锈钢
防爆	N	非防爆型
	E	防爆型，ExdⅡBT6
压力等级	N	常规(参照工作压力表)
	H（X）	高压(参照工作压力表)

注：DN15～DN40常规为螺纹连接，如希望采用法兰连接，请在“公称通径”后加“（FL）”
例如，选用一台法兰连接式非防爆型涡轮流量计测量水，需要脉冲信号输出，管道为DN40，要求精度0.5级，304不锈钢材质，仪表耐压16MPa测量范围为标准量程，其产品型号应为：LWGY-40（FL） /05/S/S/N/H16
